SST130i

De SST130i beperkt de aanloopstroom van 1-fase compressoren in warmtepompen, airconditioners en koelsystemen. In plaats van een ongeremde stroompiek bij het inschakelen start de compressor met een gecontroleerde aanloopstroom van maximaal 75 of 140 ampère, binnen 0,6 seconde. Dat ontlast het elektriciteitsnet, vermindert de mechanische schok op de compressor en verlengt de levensduur van het eindproduct. De SST130i is een open frame OEM-print, ontworpen om in te bouwen in jouw apparaat en te configureren naar jouw toepassing.

Een compressor die direct op het net wordt geschakeld, trekt bij het aanlopen een veelvoud van zijn nominale stroom. Die piek belast het elektriciteitsnet, veroorzaakt spanningsdips in de omgeving en zorgt voor een mechanische schok in de compressor zelf. De SST130i regelt die start. Antiparallel geschakelde thyristors bouwen de spanning geleidelijk op, waarbij de stroom actief wordt begrensd op een waarde die jij instelt. Zodra de compressor op toerental is, neemt een ingebouwd bypass-relais het over en schakelen de vermogenshalfgeleiders uit. Tijdens normaal bedrijf ontstaat er daardoor nauwelijks warmte en verdwijnt de geleide EMI van het schakelen.

De SST130i is ontworpen volgens EN 60335-2-40, de VDE-norm voor warmtepompen, airconditioners en vergelijkbare huishoudelijke apparatuur. Die norm stelt strenge eisen aan het detecteren en afschakelen van de aanloopcondensator. Intecma heeft dat redundant uitgevoerd: twee onafhankelijke hardwarecircuits bewaken continu de aanwezigheid en conditie van de startcondensator. Ontbreekt de condensator of is hij kortgesloten, dan wordt de compressor binnen één seconde afgeschakeld en blijft het toestel vergrendeld tot de netspanning is weggenomen en opnieuw is ingeschakeld. Reageert ook de microcontroller niet, dan onderbreekt een snelle smeltveiligheid het circuit.

De run- en startcondensator worden spanningsloos geschakeld. Er lopen dus geen capacitieve inschakelstromen en er ontstaan geen inductieve vonken bij het uitschakelen. Dat scheelt contactslijtage in de relais en vermindert schakel-EMI, wat in de praktijk direct terug te zien is in de levensduur. De runcondensator wordt bovendien binnen één seconde actief ontladen, waardoor het restmagnetisme in de motor en het geluid bij het stoppen afnemen.

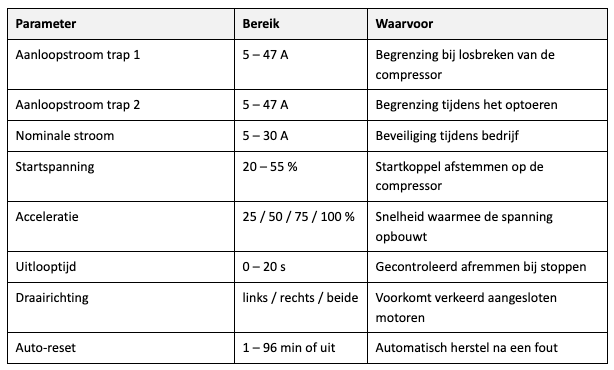

Alle parameters stel je in via USB en het gratis pc-programma SST Diagnostics: de aanloopstroom in stappen van 1 A voor beide starttrappen, de aanlooptijd in stappen van 0,1 seconde, de startspanning van 20 tot 55 procent van de netspanning, de nominale motorstroom van 5 tot 30 A met een instelbare overbelastingstijd, en een automatische resettijd. Je kunt instellingen als preset opslaan en per serie hergebruiken. In de M- en M-ES-uitvoeringen is dezelfde functionaliteit beschikbaar via MODBUS RTU over RS485, zodat de softstarter meepraat met de regeling van jouw warmtepomp: starten en stoppen, foutmeldingen doorgeven en stroom, spanning en temperatuur uitlezen.

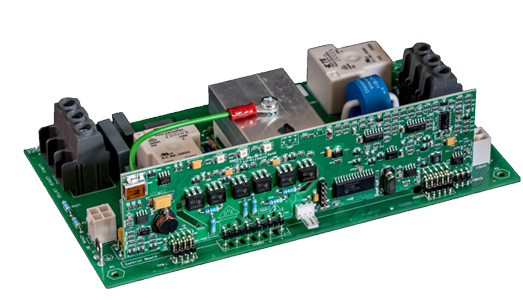

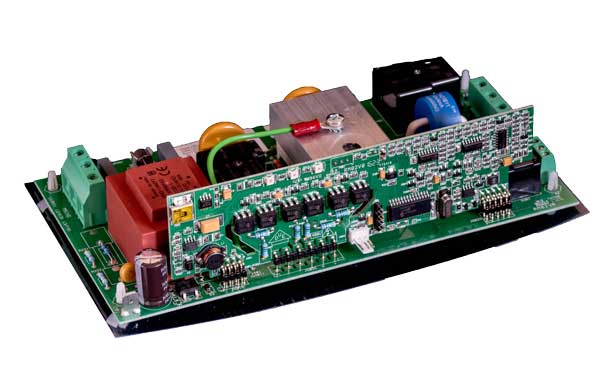

De SST130i is geen kastapparaat maar een open frame print, bedoeld om op te nemen in jouw ontwerp. De aansluitingen voor net, compressor en beide condensatoren zitten op de print zelf, zonder losse draadverbindingen. Wij passen het toestel aan op wat jouw toepassing vraagt: aanloopstroom, type start-stopingang, voeding via een externe 24 V DC of een interne 230 V-transformator, connectorkeuze en de invulling van de MODBUS-registers. Omdat OEM-klanten gemiddeld
